Precomposteras — Deshidratación térmica con agitación

01 El proceso

Tres fases de mezcla,
un solo vórtice continuo.

Three mixing phases,
one continuous vortex.

El agitador combina dos aspas horizontales perpendiculares al eje con dos cuchillas verticales diametralmente opuestas. La operación es bidireccional con inversor y sensor de corriente. La biomasa cruza tres regímenes de viscosidad sin atascamientos.

The agitator combines two horizontal blades perpendicular to the shaft with two diametrically opposed vertical knives. Bidirectional operation with inverter and current sensor. The biomass crosses three viscosity regimes without clogging.

FASE I · 0–2 h

Sopa

80% humedad · ~80 °C

Calentamiento rápido inicial. Baja viscosidad. El agitador gira a velocidad estable mientras el quemador entrega su pico.

FASE II · 2–4 h

Guiso

~50% humedad · ~95 °C

Pasta espesa de 2000–6000 cP. Motor con factor de seguridad de 1,5–2× y sensor de corriente que invierte sentido si detecta atasco.

FASE III · 4–6 h

Precompost

12–15% humedad · ~70 °C

Sensor de humedad capacitivo detiene automáticamente el ciclo. PID baja la potencia. Material seco listo para descarga por basculante.

02 Dos líneas · Cuatro modelos · Tienda

Una sola filosofía,
dos líneas.

One philosophy,
two product lines.

La Línea Hogar es un electrodoméstico inteligente de 1 kg, 100% eléctrico, que se conecta a cualquier toma corriente y procesa el residuo diario de una familia. La Línea Comercial agrupa tres equipos a gas natural (22, 55 y 120 kg) con Control de Carga Parcial, diseñados para restaurantes, hoteles, plazas de mercado e industrias.

The Home Line is a 1 kg smart appliance, 100% electric, that plugs into any outlet and processes the daily waste of a family. The Commercial Line groups three natural-gas units (22, 55 and 120 kg) with Partial Load Control, designed for restaurants, hotels, marketplaces and industries.

LÍNEA COMERCIAL · CONTROL DE CARGA PARCIAL

Capacidad máxima 22 kg

Volumen útil

55L

Diámetro interno

550mm

Altura útil

310mm

Altura total

520mm

Motor mezclado

560W

Calentamiento

8kW gas

Extractor vapor

200W

Soplador aire

100W

Precio unitario

$ 0 COP

+ IVA 19% · envío por cotizar

03 Ventaja competitiva

Tres cargas, una sola máquina:
el Control de Carga Parcial.

Three loads, one machine:
Partial Load Control.

A diferencia de la mayoría de los equipos del mercado, que solo funcionan bien a plena carga, nuestros modelos comerciales incorporan un sistema inteligente —similar al selector Bajo / Medio / Alto de un fogón eléctrico— que ajusta automáticamente la potencia térmica y el consumo en función de la cantidad de residuos. El resultado: un costo operativo por kilogramo procesado igualmente eficiente, llenes o no la cámara.

Unlike most equipment on the market, which only operates efficiently at full load, our commercial models include an intelligent system —similar to a Low / Medium / High electric burner selector— that automatically adjusts thermal power and consumption based on the actual amount of waste. The result: an equally efficient operating cost per kilogram processed, whether or not you fill the chamber.

Modelo Medio

Medium Model

22 kg máxmax

Bajo

Low

7kg

Medio

Medium

15kg

Alto

High

22kg

Modelo Grande

Large Model

55 kg máxmax

Bajo

Low

18kg

Medio

Medium

35kg

Alto

High

55kg

Modelo Extra

Extra Model

120 kg máxmax

Bajo

Low

40kg

Medio

Medium

80kg

Alto

High

120kg

¿Para qué sirve? Un restaurante con generación variable de residuos puede usar el modelo Medio de 22 kg con carga ligera entre semana (7 kg/día) y carga completa los fines de semana (22 kg). Sin sobreconsumo. Sin desperdiciar gas. Sin tener que comprar dos equipos distintos.

What is it for? A restaurant with variable waste generation can use the Medium 22 kg model at light load on weekdays (7 kg/day) and full load on weekends (22 kg). No overconsumption. No wasted gas. No need to buy two different units.

04 Vista en corte

Cámara concéntrica única,
serpentín perimetral.

Single concentric chamber,
perimeter serpentine.

El aire de combustión entra por la parte superior del serpentín, alimentado por el soplador, y desciende pegado a las paredes interiores del cilindro. Los gases calientes suben en contraflujo mientras precalientan el aire entrante a 80–100 °C antes de llegar al quemador. El resultado: 15–25% de eficiencia adicional sin robar calor a la biomasa.

Combustion air enters from the top of the serpentine, fed by the blower, and descends along the interior walls of the cylinder. Hot gases rise in counterflow, preheating the incoming air to 80–100 °C before reaching the burner. The result: 15–25% additional efficiency without stealing heat from the biomass.

Cámara concéntrica única

Altura completa de 310 mm con enjambre de tubos del radiador, del piso al techo. Calienta el fondo y los costados por radiación y convección.

Full 310 mm height with radiator tube bundle, floor to ceiling. Heats bottom and sides by radiation and convection.

Serpentín en contraflujo

El aire entra por arriba (soplador), baja mientras los gases suben, y llega al quemador a ≥65 °C. Efectividad 85–95% del intercambiador.

Air enters from above (blower), descends while gases rise, reaching the burner at ≥65 °C. 85–95% heat-exchanger effectiveness.

III

Agitador tipo cruz

Dos aspas horizontales (fondo + 62 mm) y dos cuchillas verticales diametralmente opuestas (altura 1/3 del contenedor). Vórtice completo, sin zonas muertas.

Two horizontal blades (bottom + 62 mm) and two diametrically opposed vertical knives (height 1/3 of vessel). Full vortex, no dead zones.

Aluminio 5052/6061 · 4 mm

Conductividad 167 W/m·K vs 16–18 del SS304. Ahorro energético 30–60% y capex 70–80% inferior al inoxidable. Vida útil mínima 3 años.

Conductivity 167 W/m·K vs 16–18 of SS304. Energy savings 30–60% and capex 70–80% lower than stainless. Minimum 3-year service life.

Basculante completo

Volteo del cilindro entero con palanca y contrapeso manual hasta 22 kg; asistido eléctrico/hidráulico para 55 y 120 kg. Sin compuerta lateral.

Full vessel tilt with manual lever and counterweight up to 22 kg; electric/hydraulic assist for 55 and 120 kg. No side hatch.

05 Pretratamiento opcional

La etapa previa que duplica la productividad.

The pre-stage that doubles productivity.

Triturar los residuos a menos de 2,5 cm antes de la deshidratación es una decisión de alta rentabilidad. La razón es termodinámica simple: al reducir las partículas de 10 cm a 1 cm, la superficie expuesta al aire caliente se multiplica por diez, y el tiempo necesario para que la humedad migre del centro al exterior cae dramáticamente, porque escala con el cuadrado del radio. El resultado práctico: un ciclo más corto, menos gas, menos esfuerzo del motor y un precompost más homogéneo.

Shredding waste to under 2.5 cm before dehydration is a high-return decision. The reason is straightforward thermodynamics: reducing particles from 10 cm to 1 cm multiplies the surface area exposed to hot air by ten, and the time required for moisture to migrate from the core to the surface drops dramatically, since it scales with the square of the radius. The practical result: a shorter cycle, less gas, less motor effort and a more uniform precompost.

30–37%

Menor tiempo de ciclo

Shorter cycle time

20–25%

Menor consumo térmico

Lower thermal consumption

30%

Menor consumo eléctrico del motor

Lower motor electrical consumption

2 baches / jornada 12h

Duplica la productividad operativa

Doubles operational productivity

Tres modelos · una sola arquitectura

Three models · one architecture

Cada FR-Shred está dimensionado para acompañar exactamente al modelo de precompostera correspondiente.

Each FR-Shred is sized to exactly match the corresponding precomposter model.

Para Precompostera Medio 22 kg

For Medium 22 kg Precomposter

FR-Shred 22

150 kg/h

Motor

1.5 HP · 110/220V

Cuchillas

Blades

12 × 120 mm

Bache máx.

Max batch

22 kg

Desde

From

$ 0 COP

Para Precompostera Grande 55 kg

For Large 55 kg Precomposter

FR-Shred 55

250 kg/h

Motor

3.0 HP · 220V mono

Cuchillas

Blades

16 × 150 mm

Bache máx.

Max batch

55 kg

Bajo cotización

Quote on request

Configuración a medida

Custom configuration

Cotizar Request quote

Para Precompostera Extra 120 kg

For Extra 120 kg Precomposter

FR-Shred 120

500 kg/h

Motor

5.5 HP · 220/440V trifásico

Cuchillas

Blades

24 × 180 mm

Bache máx.

Max batch

120 kg

Bajo cotización

Quote on request

Configuración a medida

Custom configuration

Cotizar Request quote

Ingeniería que evita los problemas típicos

Engineering that avoids the typical problems

01 · Geometría de corte

01 · Cutting geometry

Cizalla rotativa de doble eje

Double-shaft rotary shear

Dos ejes contrarotantes con velocidad diferencial, no un molino de martillo. Esta arquitectura corta por cizallamiento en lugar de impacto, evitando los atascos por acumulación de humedad típicos de molinos convencionales cuando se procesan residuos orgánicos húmedos y fibrosos.

Two counter-rotating shafts with differential speed, not a hammer mill. This architecture cuts by shearing rather than impact, avoiding the moisture-buildup jams typical of conventional mills when processing wet and fibrous organic waste.

02 · Cuchillas

02 · Blades

Acero para herramientas templado

Tempered tool steel

Cuchillas en acero de alto impacto, tratado térmicamente a 55–58 HRC. Soportan huesos ligeros (pollo, pescado), semillas duras (mango, aguacate) y cáscaras leñosas sin perder filo. Vida útil prolongada y reafilables.

High-impact tool steel blades, heat-treated to 55–58 HRC. They withstand light bones (chicken, fish), hard seeds (mango, avocado) and woody peels without losing edge. Long service life, re-sharpenable.

03 · Criba

03 · Sieve

Criba inferior intercambiable

Interchangeable lower sieve

Rejilla inferior con aberturas circulares de 2,5 cm. Solo cae al contenedor el material que cumple la dimensión objetivo; el resto recircula. Cribas de otras dimensiones disponibles a pedido para aplicaciones específicas.

Lower grid with 2.5 cm circular apertures. Only material that meets the target dimension falls into the container; the rest recirculates. Other aperture sizes available on request for specific applications.

04 · Anti-atasco

04 · Anti-jam

Auto-reversa automática

Automatic auto-reverse

El panel de control incorpora un relé de sobrecorriente. Si detecta una obstrucción dura, el motor se detiene, invierte el giro durante tres segundos para liberar la pieza y reanuda la marcha automáticamente. Sin intervención del operario.

The control panel includes an overcurrent relay. If a hard obstruction is detected, the motor stops, reverses direction for three seconds to release the blockage and resumes automatically. No operator intervention required.

06 Potencias y consumos

Cálculo termodinámico,
medido en kWh por bache.

Thermodynamic calculation,
measured in kWh per batch.

Base: 0,564 kWh por kg de residuo fresco (2,03 MJ/kg). Eficiencia eléctrica 82–88%; gas con recuperación de calor 78–83%. Los motores trabajan al 40–60% de su potencia nominal en promedio (duty cycle con inversor).

Base: 0.564 kWh per kg of fresh waste (2.03 MJ/kg). Electric efficiency 82–88%; gas with heat recovery 78–83%. Motors run at 40–60% of nominal power on average (duty cycle with inverter).

Potencias instaladas — v3.2
Componente	1 kg HogarHome	22 kg MedioMedium	55 kg GrandeLarge	120 kg Extra
Motor mezclado	150 W BLDC	560 W · 3/4 HP	1 100 W · 1,5 HP	1 500 W · 2 HP
Calentamiento	PlacaPlate PTC 500 W	QuemadorBurner 8 kW	QuemadorBurner 15 kW	QuemadorBurner 25 kW
Extractor vapor	45 W	200 W	250 W	300 W
Soplador aire	—	100 W	150 W	200 W
Voltaje	110 V mono1-ph	220 V mono/tri1/3-ph	220 / 440 V tri3-ph	440 V tri3-ph

Consumo por bache (ciclo 6 h)
Modelo	kWh_e totales	kWh_t totales	Btu térmicos	kW_e/h prom.	kW_t/h prom.
HogarHome · 1 kg	0,65 – 0,80	—	—	0,11 – 0,13	—
MedioMedium · 22 kg	0,75 – 1,05	13,5 – 15,5	46 100 – 52 900	0,12 – 0,17	2,25 – 2,58
GrandeLarge · 55 kg	1,1 – 1,6	31 – 36	105 800 – 122 900	0,18 – 0,27	5,17 – 6,00
Extra · 120 kg	1,6 – 2,2	62 – 72	211 500 – 245 700	0,27 – 0,37	10,3 – 12,0

Perfil térmico horario · Modelo Medio 22 kg

Potencia quemador en kWₜ por hora — ciclo de 6 h

7,5

H+1

6,8

H+2

5,8

H+3

5,0

H+4

3,8

H+5

2,6

H+6

07 Filosofía de fabricación

Materiales nobles,
geometría sencilla.

Noble materials,
simple geometry.

Forma cilíndrica pura, sin estructuras superfluas. Caja de controles externa adosada al lateral. Y algo igual de importante: como fabricamos en Colombia y operamos directamente desde Medellín, los repuestos y el servicio técnico llegan en horas o pocos días, no en semanas. Cuando un contenedor cumple su vida útil, lo recibimos como parte de pago para refundición. Economía circular real.

Pure cylindrical form, no superfluous structures. External control box on the side. And equally important: because we manufacture in Colombia and operate directly from Medellín, spare parts and technical service arrive in hours or a few days, not weeks. When a vessel reaches end of life, we take it back as trade-in for re-smelting. Real circular economy.

Cuerpo · Contenedor

Aluminio 5052/6061

4 mm · TIG continuo · sin anodizado

4 mm · continuous TIG · no anodizing

La mejor relación costo-beneficio capex + opex. 70–80% más económico que SS304/316 y con conductividad térmica ~10× superior. Reemplazo programado cuando el pitting supere el 50% del espesor.

Best capex + opex value. 70–80% cheaper than SS304/316 and with thermal conductivity ~10× higher. Scheduled replacement when pitting exceeds 50% of thickness.

Eje y paletas

Inoxidable SS 304

Ø 25 mm eje · 4–5 mm paletas

Ø 25 mm shaft · 4–5 mm blades

Eje axial central acoplado al motor inferior por reductor y sello mecánico de fondo. Paletas atornilladas al eje (desmontables para mantenimiento). Operación bidireccional con inversor.

Central axial shaft coupled to the lower motor via reducer and bottom mechanical seal. Bolted blades (removable for maintenance). Bidirectional operation with inverter.

Aislamiento

Lana cerámica

40 mm · solo zona inferior

40 mm · lower zone only

Cubre la cámara de combustión y la zona crítica del fondo. Chapa metálica IP65 en la caja de controles (300×200×120 mm) montada lateralmente a 120–140 mm de la base.

Covers the combustion chamber and the critical bottom zone. IP65 sheet-metal enclosure for the control box (300×200×120 mm) side-mounted 120–140 mm from the base.

Línea Hogar: electrodoméstico inteligente Home line: smart appliance

El modelo Hogar de 1 kg se entrega como electrodoméstico premium: carcasa exterior en ABS termoformado de alta resistencia, superficie exterior siempre fría, operación silenciosa por debajo de 45 dB y terminación automática inteligente. Se conecta a cualquier toma corriente de 110 V y cuenta con certificado RETIE.

The 1 kg Home model ships as a premium appliance: high-strength thermoformed ABS shell, always-cool outer surface, quiet operation under 45 dB, and intelligent automatic shut-off. Plugs into any standard 110 V outlet and includes RETIE certification.

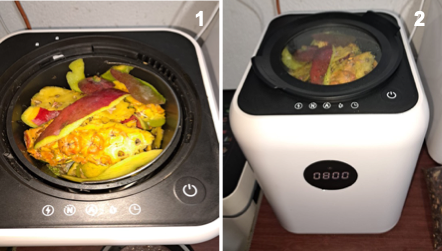

1. Carga · residuos crudos 1. Loading · raw waste Equipo Hogar 1 kg con residuos crudos en operación

Operación silenciosa · sin olores · controles capacitivos

Quiet operation · odor-free · capacitive controls

2. Resultado · precompost terminado 2. Result · finished precompost Precompost terminado dentro del equipo Hogar y en bandeja de presentación

Material seco y estable en 6 horas · listo para descarga

Dry and stable material in 6 hours · ready for discharge

08 Decisión termodinámica

Serpentín continuo en contraflujo.

Continuous counterflow serpentine.

Desde el punto de vista termodinámico puro (LMTD, efectividad del intercambiador, aprovechamiento del calor residual), la tubería continua en serpentín es la mejor opción.

From a purely thermodynamic standpoint (LMTD, exchanger effectiveness, residual heat recovery), continuous serpentine tubing is the best option.

LMTDMuy alta
Efectividad85–95%
Aire precal.80–100 °C
FabricaciónCompleja
Captación residualMáxima

“La tubería continua en serpentín captura más calor residual y precalienta el aire de combustión a una temperatura más alta y estable, lo que reduce el consumo de gas natural. Para el prototipo 22 kg, el aire entra por la parte superior del serpentín, baja en contraflujo y sale por la parte inferior directamente al quemador.”

“Continuous serpentine tubing captures more residual heat and preheats combustion air to a higher and more stable temperature, reducing natural gas consumption. For the 22 kg prototype, air enters at the top of the serpentine, descends in counterflow, and exits at the bottom directly to the burner.”

09 Control y seguridad

Caja externa IP65,
operación auto-detenida por humedad.

External IP65 enclosure,
auto-stop by moisture sensor.

Un sensor de humedad capacitivo o de microondas detiene automáticamente el ciclo al alcanzar 12–15%. PLC industrial o Arduino/Raspberry, control PID ≤ 100 °C, temporizadores por fase, sensor de peso y apagado automático.

A capacitive or microwave moisture sensor automatically stops the cycle upon reaching 12–15%. Industrial PLC or Arduino/Raspberry, PID control ≤ 100 °C, per-phase timers, weight sensor, and automatic shutdown.

Automatización

Sensor de humedad del precompostaje · detiene automáticamente la operación al alcanzar 12–15% de humedad final
Precompost moisture sensor · automatically stops operation upon reaching 12–15% final moisture
On-Off + inversor de mezclado con sensor de corriente anti-atascos
On-Off + mixing inverter with anti-jam current sensor
PID de temperatura con termocupla tipo K, máx. 100 °C
Temperature PID with type K thermocouple, max. 100 °C
Temporizadores por fase: sopa / guiso / seco
Per-phase timers: soup / stew / dry
Sensor de peso (célula de carga en la base) con alarma de sobrecarga
Weight sensor (load cell at base) with overload alarm
Extractor On/Off con apagado automático al final del ciclo
Extractor On/Off with automatic shutdown at end of cycle
Display táctil + app opcional (Wi-Fi / Modbus)
Touch display + optional app (Wi-Fi / Modbus)

Seguridad

Interruptor de tapa (corta operación si se abre)
Lid switch (cuts operation if opened)
Válvula de sobrepresión en la cámara
Chamber overpressure relief valve
Sensor de CO y CH₄ en modelos a gas
CO and CH₄ sensors on gas models
Aislamiento térmico completo en paredes externas accesibles
Full thermal insulation on accessible external walls
Empaque perimetral de silicona grado alimentario en tapa
Food-grade silicone perimeter gasket on lid
Base con 4 patas y célula de carga (sobrecarga 150%)
4-leg base with load cell (150% overload rating)

Residuo en precompost. Seis horas.

Tres fases de mezcla,un solo vórtice continuo.

Three mixing phases,one continuous vortex.

Sopa

Guiso

Precompost

Una sola filosofía,dos líneas.

One philosophy,two product lines.

Capacidad máxima 22 kg

Tres cargas, una sola máquina:el Control de Carga Parcial.

Three loads, one machine:Partial Load Control.

Cámara concéntrica única,serpentín perimetral.

Single concentric chamber,perimeter serpentine.

Cámara concéntrica única

Serpentín en contraflujo

Agitador tipo cruz

Aluminio 5052/6061 · 4 mm

Basculante completo

La etapa previa que duplica la productividad.

The pre-stage that doubles productivity.

Tres modelos · una sola arquitectura

Three models · one architecture

Ingeniería que evita los problemas típicos

Engineering that avoids the typical problems

Cizalla rotativa de doble eje

Double-shaft rotary shear

Acero para herramientas templado

Tempered tool steel

Criba inferior intercambiable

Interchangeable lower sieve

Auto-reversa automática

Automatic auto-reverse

Cálculo termodinámico,medido en kWh por bache.

Thermodynamic calculation,measured in kWh per batch.

Perfil térmico horario · Modelo Medio 22 kg

Materiales nobles,geometría sencilla.

Noble materials,simple geometry.

Aluminio 5052/6061

Inoxidable SS 304

Lana cerámica

Línea Hogar: electrodoméstico inteligente Home line: smart appliance

Serpentín continuo en contraflujo.

Continuous counterflow serpentine.

Caja externa IP65,operación auto-detenida por humedad.

External IP65 enclosure,auto-stop by moisture sensor.

Automatización

Seguridad

¿Quieres reducir tus residuos orgánicosde forma inteligente y rentable?

Want to reduce your organic wastethe smart and profitable way?

Residuo
en precompost.
Seis horas.

Tres fases de mezcla,
un solo vórtice continuo.

Three mixing phases,
one continuous vortex.

Una sola filosofía,
dos líneas.

One philosophy,
two product lines.

Tres cargas, una sola máquina:
el Control de Carga Parcial.

Three loads, one machine:
Partial Load Control.

Cámara concéntrica única,
serpentín perimetral.

Single concentric chamber,
perimeter serpentine.

Cálculo termodinámico,
medido en kWh por bache.

Thermodynamic calculation,
measured in kWh per batch.

Materiales nobles,
geometría sencilla.

Noble materials,
simple geometry.

Caja externa IP65,
operación auto-detenida por humedad.

External IP65 enclosure,
auto-stop by moisture sensor.

¿Quieres reducir tus residuos orgánicos
de forma inteligente y rentable?

Want to reduce your organic waste
the smart and profitable way?
